ksqlDB를 통한 스트리밍 파이프라인 구성

글에 들어가기 앞서

이런 개념에 대해 알고 읽으시면 좋습니다.

• SQL 사용한 데이터처리
• 큐, 카프카의 토픽, offset의 개념
• 카프카 상의 파티션이 어떻게 작동하는지 간단한 개념
• 데이터 소스로 사용할 데베지움 혹은 CDC

아래는 이 글에서 원활한 설명을 위해서 다루지 않는 내용입니다.

• 카프카 상의 파티션과 ksqlDB 상에서 사용하는 파티션에 대한 깊은 개념
• 타임 윈도우 기반의 스트림 처리
• emit final / changes 옵션에 대한 설명

ksqlDB에 대해서

ksqlDB는 SQL을 기반으로 카프카 기반 스트림 처리를 도와주는 오픈소스 프로젝트입니다.

국내에서는 ksqlDB를 활용한 증권사의 실시간 데이터 처리하기 이 글이 유익하니 읽어보시면 좋습니다.

ksqlDB에 대해서는 이미 이런식으로 국내에도 글들이 꽤 있어서요.

이 글에서는 중요한 특징 2개만 간단히 짚어보고, 실제 사용 사례 위주로 소개해드리고자 합니다.

SQL 기반 스트리밍 처리

이름을 보고 알 수 있듯이, SQL을 기반으로 스트리밍 처리를 할 수 있습니다.

다만 일반적인 SQL과는 조금 다르게 Push / Pull 쿼리와 스트림, 테이블 개념들이 들어가있기 때문에, 조금 더 복잡하긴합니다.

카프카 단일 종속성

가장 중요한 장점입니다.

다른 스트리밍 아키텍쳐를 설계할 때는 여러 서비스들에 대해 종속성을 가지게 됩니다.

• AWS의 경우 상황에 맞게 EMR, Kinesis, Lambda, DMS 등 사용사례에 맞게 다양한 컴포넌트를 적절히 배치 필요
• 스파크 스트리밍의 경우에도, 스파크 클러스터 내에서 여러 리소스들의 구성와 별도 스토리지 구성이 필요

한 것으로 알고 있습니다.

여러 서비스 종속성이 늘어나면 비용이 늘어나는 것은 물론이고, 서비스 장애 시 문제를 빠르게 파악하기도, 모니터링하기도 어려워집니다.

사실 ksqlDB도 내부적으로 RocksDB를 사용해서 데이터를 저장하는데요.

빠른 처리를 위해서 In-Memory에 들고있는 개념으로 실제 데이터는 카프카에 저장되어있습니다.

다시 ksqlDB를 띄우더라도 카프카에서 데이터를 가져와서 리플레이하기에 멱등성이 보장됩니다.

카프카를 스토리지로 사용하고 ksqlDB는 컴퓨팅 엔진만을 필요로 하기 때문에, 손쉽게 인프라의 단순성을 확보할 수 있습니다.

이렇게 인프라의 단순성을 유지하면서도, SQL 기반의 높은 생산성을 가져갈 수 있기 때문에

• 스트림 처리 파이프라인 도입 초반에 적절할 것
• 중요한 비즈니스 로직을 구현하는데 집중할 수 있을 것

이라고 판단해서 도입하게 되었습니다.

배경 및 환경

• EKS
• MSK Clsuter

Confluent Cloud를 사용하는 경우 Stream Lineage 와 같은 형태로 데이터 흐름을 파악할 수 있고, 다른 부가 서비스도 사용할 수 있습니다.

하지만, 저는 사내에서 이미 대부분 인프라로 AWS 매니지드 서비스나 EKS를 사용하고 있어 이렇게 사용하게 되었습니다.

또한, Debezium 기반의 데이터베이스의 변경 내역만을 데이터 소스로 사용합니다.

ksqlDB 구성 설정

필요한 것은 오직 카프카 클러스터와 ksqlDB 서버가 돌아갈 컴퓨팅 리소스 단 두 가지입니다.

다만, 사용상의 편의를 위해서 스키마 레지스트리도 구성해두면 편리합니다.

자세한 구성에 대한 내용은 쿠버네티스 환경에서 ksqlDB 구성 Private or Broken Links
The page you're looking for is either not available or private!
글을 참고해주세요.

ksqlDB 사용 사례

앞선 구성 설정들을 통해서 ksqlDB 와 스키마 레지스트리를 구성해두었습니다.

이제부터 말씀드릴 3가지 사용사례의 목표는 사용자 이벤트 데이터 생성 입니다.

사용자 ID인 user_id 를 key로 갖는 어떤 사용자 행동 이벤트 토픽을 생성하는 것 입니다.

이 토픽은 Sink Connector를 통해서 외부 시스템으로 전송됩니다.

이제부터 총 3가지 사례를 알려드릴텐데요.

• 사례 1: 이벤트 참여 신청 - Materialized View 와 조인 사용하기
• 사례 2: 생애 최초 주문 - Backfill과 동시성 문제 해결하기

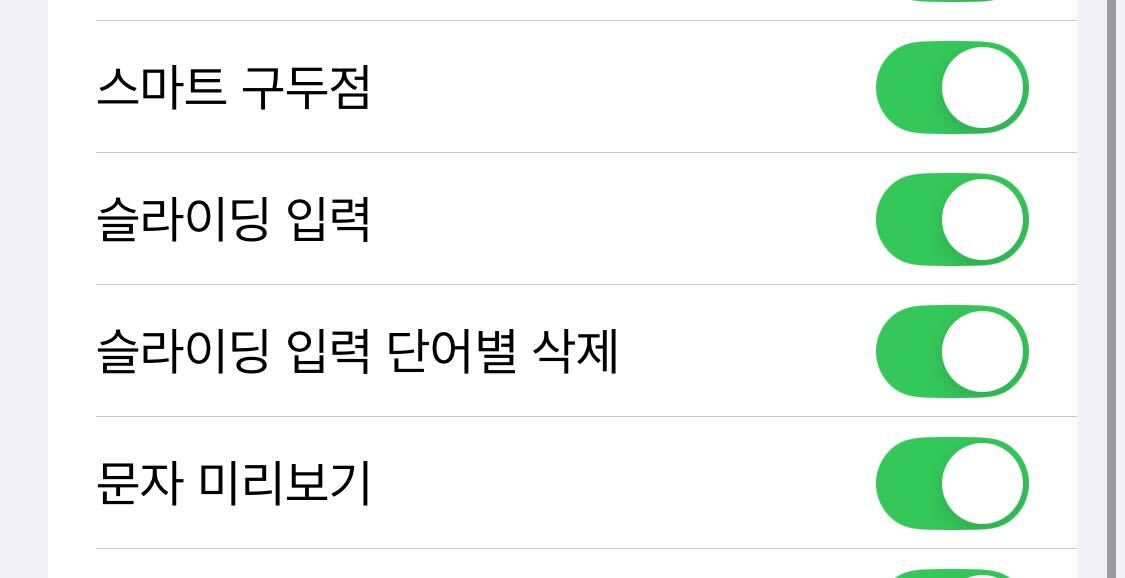

• 사례 3: 토글 옵션 설정 - 테이블을 활용해서 중복 제거하기

이 사례들을 통해 ksqlDB의 기본적인 기능들과 스트림 처리 패턴들에 대해서 살펴보겠습니다.

사례 1: 이벤트 참여 신청 - Materialized View 와 조인 사용하기

가장 먼저, 단순한 조인 쿼리를 실행해서 가져오는 파이프라인입니다.

event 데이터베이스의 event 스키마 하위에 2가지 테이블이 있습니다.

• event.submit
• event.name

event.submit 테이블은 이벤트 참여 신청 데이터를 저장하고, event.name 테이블은 이벤트 이름 데이터를 저장합니다.

두 테이블의 데이터로 user_id 별로 어떤 event_name에 참여했는지 카프카 토픽을 생성해 봅시다.

사실 이 사례는 그냥 데이터베이스에서 바로 SQL 로 짠다면 굉장히 간단한 쿼리가 됩니다. 외래키 조건에 맞게 조인만 잠깐하면 되는데요.

select
    s.user_id,
    e.name,
    s.created_at
from event.submit s
left join event.name e
    on s.event_id = e.event_id;

하지만, 운영 DB 인스턴스에서 조인 조건이나 스키마가 늘어날수록 쿼리가 복잡해질 수 있습니다.

또한, 쿼리 빈도가 높아져야하는 실시간 요구사항이라면 DB 인스턴스에 더 많은 부하를 주게 됩니다.

CDC와 스트림 처리를 조합하면 DB 인스턴스의 부하를 최소한으로 하되, 실시간으로 데이터를 처리할 수 있습니다.

이번 사례에서는

• 테이블로, event.name 테이블의 materialized view 를 ksqlDB 에서 생성하기
• 스트림으로, event.submit 테이블에 조인해서 이벤트 참여 토픽 생성

에 대한 내용을 진행해보겠습니다.

우선, 데이터 소스로 사용할 토픽을 기반으로 스트림을 생성해야 스트림을 쿼리할 수 있게 됩니다.

create stream `stg_submit`
with (
    kafka_topic='EVENT_MYSQL.EVENT.SUBMIT',
    value_format='AVRO'
);

create stream `stg_name`
with (
    kafka_topic='EVENT_MYSQL.EVENT.NAME',
    value_format='AVRO'
);

첫 번째로, 각 스트림의 이름을 백틱 (`)으로 감싸주었습니다.

ksql은 테이블, 스트림, 컬럼 등 각종 리소스의 이름을 대문자로 변환합니다.

따라서 이름을 백틱으로 감싸주어야 쿼리 작성 시 소문자로 지정할 수 있습니다.

저는 운영 초기이다보니 직접 cli로 접근하는 경우가 많아 가독성을 위해 백틱으로 감싸주었습니다.

두 번째로, AVRO 포맷을 사용합니다.

이는 카프카 토픽에 저장된 Debezium 데이터가 스키마 레지스트리를 통해 AVRO 포맷으로 저장되어 있기 때문입니다.

스트림의 데이터를 ksql-cli를 통해서 바로 확인해보면 아래와 같습니다.

ksql> show streams;
 Table Name                      | Kafka Topic                               | Key Format | Value Format | Windowed
--------------------------------------------------------------------------------------------------------------------
 stg_submit                      | EVENT_MYSQL.EVENT.SUBMIT                  | AVRO       | AVRO         | false
 stg_name                        | EVENT_MYSQL.EVENT.NAME                    | AVRO       | AVRO         | false
--------------------------------------------------------------------------------------------------------------------

ksql> select * from `stg_submit` emit changes;
+-------------------+-------------------+-------------------+------+-------------------+-------------------+
|BEFORE             |AFTER              |SOURCE             | .... |OP                 |TS_MS              |
+-------------------+-------------------+-------------------+------+-------------------+-------------------+
|null               |{user_id=1,        |{VERSION=3.0.8.Fina|      |c                  |1710921600000      |
|                   |event_id=101,      |l, TS_MS=1710921600|      |                   |                   |
|                   |created_at=2024-03-|000, ...}          |      |                   |                   |
|                   |20T10:00:00Z}      |                   |      |                   |                   |
+-------------------+-------------------+-------------------+------+-------------------+-------------------+
|null               |{user_id=2,        |{VERSION=3.0.8.Fina|      |c                  |1710921605000      |
|                   |event_id=101,      |l, TS_MS=1710921605|      |                   |                   |
|                   |created_at=2024-03-|000, ...}          |      |                   |                   |
|                   |20T10:00:05Z}      |                   |      |                   |                   |
+-------------------+-------------------+-------------------+------+-------------------+-------------------+
|null               |{user_id=3,        |{VERSION=3.0.8.Fina|      |c                  |1710921610000      |
|                   |event_id=102,      |l, TS_MS=1710921610|      |                   |                   |
|                   |created_at=2024-03-|000, ...}          |      |                   |                   |
|                   |20T10:00:10Z}      |                   |      |                   |                   |
+-------------------+-------------------+-------------------+------+-------------------+-------------------+

앞서 말씀드렸듯, KSQL은 모든 열을 대문자로 처리하기 때문에, 대문자로 표기되었습니다.

데베지움 토픽을 처음 보신 분들을 위해 설명드리자면 이렇습니다.

• OP 열에는 트랜잭션의 타입이 저장됩니다. c, r, d, u 는 각각 create, read, delete, update 를 의미합니다.
• BEFORE 열에는 트랜잭션 이전의 행 정보가 저장되어있습니다. d, u 타입의 경우에만 값이 표기됩니다.
• AFTER 열에는 트랜잭션 이후의 행 정보가 저장되어있습니다. c, r, u 타입의 경우에만 값이 표기됩니다.
• SOURCE 열에는 데이터 소스와 데베지움에 대한 여러 메타데이터가 저장됩니다.

이렇게 트랜잭션들이 일일히 이벤트로 기록되기 때문에, stg_name 스트림에서 행마다 c, r, u 이벤트가 여럿 있을 수 있습니다.

당연히 event_id 가 여러 개가 될 수 있겠죠!

일반적인 DB에 쓰는 것처럼, 바로 조인에 쓰지 못할 겁니다.

따라서, 이벤트 이름 테이블을 생성할 때는 event_id를 하나로 줄이기 위해 가장 최근 데이터로 저장하는 집계함수를 사용합니다.

create table `tb_event_name`
with (
    kafka_topic='TABLE.EVENT.NAME',
    key_format='AVRO',
    value_format='AVRO',
    partitions=1
) as
select
    after->id as event_id,
    latest_by_offset(after->name) as name
from `stg_name`
where
    after->id is not null
group by after->id
emit changes;

• latest_by_offset은 카프카 토픽에서 오프셋을 기준으로 가장 최근 데이터를 가져오는 집계 함수입니다.
• 타임윈도우 없이 집계 함수를 사용하면, 일반적으로 스트림이 아닌 테이블로 저장해야합니다.
• after->id is not null 조건을 통해서 데이터가 있는 경우에만 테이블에 데이터를 저장합니다.
• after, id 등을 소문자로 표기한 이유는, 백틱을 감싸지 않으면 알아서 대문자로 변환하고 쿼리하기 때문입니다.

이렇게 쿼리를 작성하면, 이벤트 이름 데이터를 저장하는 테이블이 생성됩니다. 테이블은 group by 조건에 맞게 K/V 스토어 개념이 적용됩니다.

ksql-cli를 통해서 테이블을 확인해보면 아래와 같습니다.

ksql> show tables;
 Table Name                      | Kafka Topic                               | Key Format | Value Format | Windowed
--------------------------------------------------------------------------------------------------------------------
 tb_event_name                   | TABLE.EVENT.NAME                          | AVRO       | AVRO         | false
--------------------------------------------------------------------------------------------------------------------

ksql> select * from `tb_event_name`;
+---------+---------------------------------------+
|EVENT_ID |NAME                                   |
+---------+---------------------------------------+
|101      |봄 맞이 이벤트                            |
|102      |한여름 이벤트                             |
+---------+---------------------------------------+

이 테이블은 원본 테이블과 동일하게 쿼리할 수 있고, 운영 데이터 스토어에는 의존적이지 않은 Materialized View 의 성격을 가지고 있습니다.

정규화가 잘 되어있다면 유용하게 쓸 수 있는 패턴이여서 꼭 기억해두시면 좋습니다.

이제 이벤트 이름 테이블을 생성했으니, 이제 이벤트 참여 신청 "스트림"과 이벤트 이름 "테이블"을 조인해서 다시 스트림을 생성해봅시다.

create stream `stm_event_name_join`
with (
    kafka_topic='STREAM.EVENT.JOIN',
    key_format='JSON',
    value_format='JSON',
    partitions=1
) as
select
    s.after->user_id as `user_id`,
    e.name as `event_name`,
    s.after->created_at as `event_time`,
from `stg_submit` s
left join `tb_event_name` e
    on s.after->event_id = e.event_id
where
    (s.op = 'r' or s.op = 'c')
    and s.after->event_id is not null
    and e.event_id is not null
partition by s.after->user_id
emit changes;

이 쿼리는 위에서 쿼리해 봤던 stg_submit 스트림과 tb_event_name 테이블을 조인해서 이벤트 스트림을 생성합니다.

쿼리를 각 부분을 설명드리면 이렇습니다.

• r, c 필터로 read, create 이벤트만 통과시킵니다.
• Materialized View 용도로 만든 테이블 tb_event_name 을 조인해서 name 컬럼을 가져옵니다.
• 스트림 처리이다보니 스트림, 테이블 양쪽에 데이터가 없는경우에 null로 메시지가 들어기도 합니다. not null 조건들을 설정합니다.
• partition by 절을 통해 user_id 를 넣어 카프카 키로 사용합니다.

토픽으로 설정한 STREAM.EVENT.JOIN 토픽을 확인하면 아래와 같이 구성 되어있습니다.

// Key: "1", Timestamp: 2024-03-20 10:00:00
{
    "event_name": "봄 맞이 이벤트",
    "event_time": "2024-03-20T10:00:00Z"
}

// Key: "2", Timestamp: 2024-03-20 10:00:05
{
    "event_name": "봄 맞이 이벤트",
    "event_time": "2024-03-20T10:00:05Z"
}

// Key: "3", Timestamp: 2024-03-20 10:00:10
{
    "event_name": "한여름 이벤트",
    "event_time": "2024-03-20T10:00:10Z"
}

앞서 말했듯, 메시지의 키가 user_id 로 설정되어있습니다.

이제 STREAM.EVENT.JOIN 토픽에 Sink Connector 를 구성하면, 이벤트 참여 신청 스트림을 외부 시스템으로 전송할 수 있습니다.

몇가지 추가 참고사항입니다.

• partition by 를 별도로 지정하지 않으면, 조인 조건으로 사용한 event_id가 자동으로 키로 설정됩니다.
• 이벤트 스트림의 성격에 따라서 파티션 불균형이 생길수 있기 떄문에, 적절한 키를 설정해야합니다.
• 조인 시 스트림-스트림 / 스트림-테이블 등 관계에 따라서 동작이 달라집니다. Confluent 문서 예시를 읽어보고, 사례에 맞게 잘 사용해주세요.

사례 2: 생애 최초 주문 - Backfill과 동시성 문제 해결하기

많은 비즈니스 사례들은, 유저 행동의 퍼널 상 전환률을 끌어올리기 위해 노력합니다.

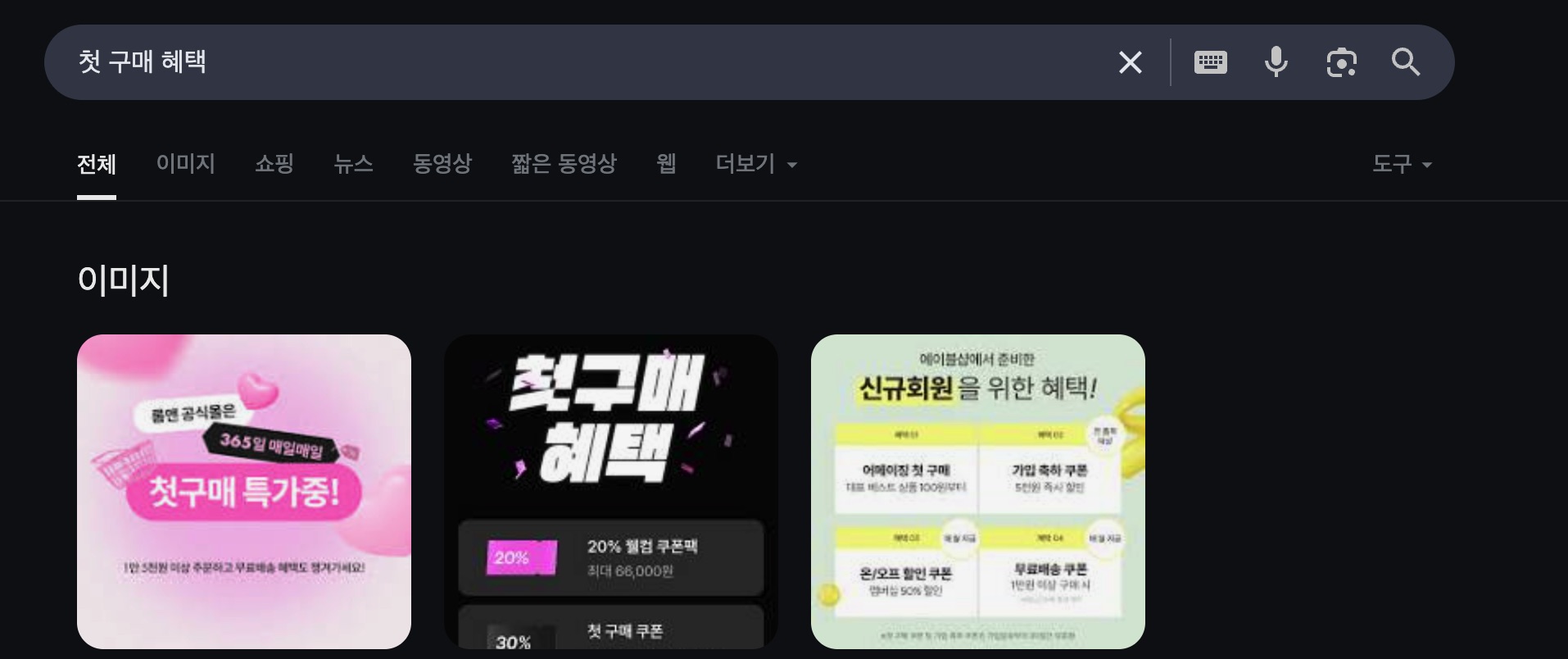

고객 획득을 위해 노력하는 퍼포먼스 마케팅 분야에서는 오래전부터 "첫 구매 혜택" 과 같은 이벤트들을 많이 진행하는데요.

두 번째 사례는, 생애 최초 주문 여부를 판단하는 파이프라인입니다.

우선 앞서 했던것과 마찬가지로 데이터 소스로 사용할 토픽을 기반 스트림을 생성합니다.

create stream `stg_order`
with (
    kafka_topic='TRADE_MYSQL.TRADE.ORDER',
    value_format='AVRO'
);

이번에 사용할 trade.order 테이블은 주문 데이터를 저장하는 테이블입니다.

주문 데이터는 생성, 취소, 완료 등 여러 이벤트로 구성되어있습니다.

주문이 생성되면 테이블에 Insert 이벤트가 발생하고, 취소나 완료의 사유로 만료되면 Delete 이벤트가 발생합니다.

order_id는 원본 테이블인 trade.order 에서

• pk 컬럼이기 때문에 중복되는 값이 없고
• auto increment 컬럼이기 때문에 최초 이벤트를 판단하는데 유용합니다.

따라서, 저는 min(order_id) group by user_id 를 통해서 최초 이벤트를 판단하기로 했습니다.

우선, 앞서 했던것과 유사하게 재료로 쓸 "주문 생성" 이벤트만 발라내야합니다.

create stream `stm_order_candidate`
(
  user_id bigint key,
  order_id bigint
)
with (
  kafka_topic='STREAM.ORDER.CANDIDATE',
  key_format='AVRO',
  value_format='AVRO',
  partitions=1
);

• CSAS (CREATE STREAM AS SELECT) 이 아닌, CREATE STREAM 만을 사용해서, 빈 껍데기만 정의해줍니다.
• 따라서, 옵션으로 설정한 STREAM.ORDER.CANDIDATE 토픽에는 아직 아무 데이터도 들어오지 않습니다.
• 차후 group by 조건에 사용할 user_id 열의 타입은 bigint key 처럼 적어서 카프카 키로 설정해줍니다.

여기에 주문 생성 이벤트들이 있다고 생각하면서, min(order_id)를 구해봅시다.

create table `tb_min_order`
with (
  kafka_topic='TABLE.MIN_ORDER',
  key_format='AVRO',
  value_format='AVRO',
  partitions=1
) as
select
    user_id,
    min(order_id) as min_order_id
from `stm_order_candidate`
group by user_id;

stm_order_candidate에도 데이터를 넣지 않았기 때문에, 이 테이블에도 마찬가지로 아무 데이터도 없습니다.

이렇게 작업한 이유는, 최초 이벤트를 판단하는 조건을 충족하는 데이터가 CDC 상에 없을 수도 있기 때문입니다.

MySQL에서 CDC에 사용하는 binlog 옵션을 활성화하는 경우, binlog retention 이라는 설정이 있습니다.

모든 트랜잭션 로그를 영구히 보관할 수 없으니, 일정 기간 이후 삭제되는 옵션인데요.

이 설정은 일반적으로 7일같은 수일 내의 값으로만 설정해서 아래와 같은 문제가 발생할 수 있습니다.

CDC 실행시점에 이미 만료된 주문 데이터는 얻을 수 없는 문제입니다.

이 문제를 회피하기 위해서 데이터를 밀어넣기 전에, 최초 데이터 Backfill 을 우선 진행해야 합니다.

stm_order_candidate 스트림과 tb_min_order 테이블에 데이터를 넣지 않은 이유가 바로 이것입니다.

초기 데이터 Backfill을 위해서, OLAP로 사용중인 빅쿼리에서 min(order_id) 를 구해서 넣어줍니다.

stm_order_candidate 스트림이나 tb_min_order 테이블에 REST API를 통해서 직접 INSERT INTO 구문을 실행합니다.

query = f"""
select
    user_id,
    min(order_id) as min_order_id
from `bigquery_dataset.log_order`
group by 1
"""

print("BigQuery에서 데이터 조회 중...")
query_job = client.query(query)

# ...

# KSQL API 호출
response = requests.post(
    f"{KSQL_URL}/ksql",
    headers={
        "Content-Type": "application/json",
        "Accept": "application/json"
    },
    json={
        "ksql": f"""
            insert into `stm_order_candidate`
            (user_id, order_id)
            values ({user_id}, {min_order_id});
        """
    }
)

이렇게 미리 데이터를 넣어두면, binlog 기간과 관계없이 모든 최초 주문 ID를 얻을 수 있습니다.

Backfill이 완료되면, INSERT INTO SELECT 구문을 사용해서 실시간으로 들어오는 최초 주문 ID를 집계합니다.

insert into `stm_order_candidate`
select
    after->user_id as user_id,
    after->order_id as order_id
from `stg_order`
where op = 'c'
  and after->user_id is not null
  and after->order_id is not null
partition by after->user_id
emit changes;

• INSERT INTO SELECT 구문을 통해서 실시간 데이터를 집계합니다.
• 주문 생성 이벤트인 OP = 'c' 인 데이터만 추가합니다.
• 이전과 마찬가지로 여러 not null 조건들을 가지고 있습니다.
• 파티션 절을 통해서 user_id 를 키로 사용합니다.

동시에 tb_min_order 테이블에도 데이터가 들어오기 시작하는데요.

테이블이 완성되었다고 생각하고, 이제 최초 주문 여부를 판단할 차례입니다.

create stream `stm_min_order`
with (
  kafka_topic='STREAM.MIN_ORDER',
  key_format='JSON',
  value_format='JSON',
  partitions=1
) as
select
    s.user_id as user_id,
    true as min_order
from `stm_order_candidate` s
left join `tb_min_order` t
  on s.user_id = t.user_id
where (t.user_id is null or t.min_order_id = s.order_id)
emit changes;

• 앞서 했던 이벤트 참여 신청 예시와 유사하게, 스트림-테이블 조인을 사용합니다.
• 조인 조건으로 사용한 user_id 는 테이블의 키로 설정되어야 합니다.

또 설명이 더 필요한 부분이 있는데요. where 절에서 두가지 조건을 사용했습니다.

이렇게 설정한 이유는 처리 순서에 따라 동시성 문제가 발생하기 때문입니다.

이렇게 설정을 하면, 조인과 집계의 순서에 따라서 결과가 달라질 수 있습니다.

• tb_min_order 테이블이 먼저 처리(집계)되어, 최초 주문으로 식별된 경우
• stm_min_order 스트림이 먼저 처리(조인)되어, 테이블에 아직 데이터가 들어오지 않은 경우

테이블이 먼저 처리되면, 최초 주문으로 식별할 수 있습니다.

평범하게 t.min_order_id = s.order_id 조건을 사용하면, 최초 주문으로 식별할 수 있게 됩니다.

다만, 스트림이 먼저 처리되는 경우에는 최초 주문으로 식별할 수 없습니다.

신규 유저가 발생하면 테이블에 아직 해당 유저의 데이터가 없기 때문에, left join 시에 null 값을 조회하게 됩니다.

따라서, t.user_id is null 조건을 통해서 최초 주문인 경우로 판단하게 했습니다.

이렇게 처리하면 테이블이 현저히 늦게 처리되거나, 연속으로 같은 user_id의 최초 이벤트가 발생하는 경우 중복 처리가 발생할 수 있습니다.

그렇기 때문에, sink connector 측에서 멱등성을 가질 수 있게 구성하는 것이 안전합니다.

추가 사항으로 주문 이벤트는 굉장히 잦은 빈도로 발생하기 때문에, 테이블이 완성되는데까지 시간이 걸렸습니다.

저는 binlog retention 3일 기준 1억건 이상의 메시지가 스트림에 쌓여있었습니다.

따라서, 저는 tb_min_order 의 consumer lag이 충분히 떨어지는 것을 확인한 뒤에 stm_min_order를 배포하였습니다.

사례 3: 토글 옵션 설정 - 테이블을 활용해서 중복 제거하기

마지막 사례는, 토글 옵션 데이터를 이벤트로 만드는 방법입니다.

사용자가 이러한 토글 버튼을 클릭할때마다, 데이터베이스의 어딘가에 변경사항이 발생하겠죠.

예시로 사용할 데이터는 아래와 같습니다.

create stream `stg_option`
with (
    kafka_topic='SETTING_MONGO.SETTING.OPTION',
    value_format='AVRO'
);

setting.option 컬렉션은 MongoDB에 저장되어 있는 옵션 토글 데이터를 저장하는 컬렉션입니다.

토글 옵션 데이터는, MySQL 데이터와 마찬가지로 데베지움을 통해서 카프카 토픽에 아래와 같은 형태로 저장됩니다.

// Key: {"id":"{\"$oid\": \"38vhxu2ffa...\"}"}
{
    "after": "{\"user_id\": \"{\"$numberLong\": \"1\"}\", \"toggle\": false, \"toggle2\": false}",
    "op": "u",
    ...
}

// Key: {"id":"{\"$oid\": \"38vhxu2ffa...\"}"}
{
    "after": "{\"user_id\": \"{\"$numberLong\": \"1\"}\", \"toggle\": true, \"toggle2\": false}",
    "op": "c",
    ...
}

// Key: {"id":"{\"$oid\": \"6e9x7x6toja...\"}"}
{
    "after": "{\"user_id\": \"{\"$numberLong\": \"1\"}\", \"toggle\": true, \"toggle2\": true}",
    "op": "u",
    ...
}

• 최초 계정 설정 시 Insert, 옵션 변경 이벤트가 발생시 Update, 회원 탈퇴 시 Delete 이벤트가 발생합니다.
• after 필드는 MySQL과 다르게 MongoDB의 특성상 JSON 형태 string 으로 저장됩니다.
• 하나의 행에는 user_id 열도 있고, 여러 개의 옵션 열 toggle, toggle2 등이 있습니다.

앞서 했던 예시와 유사하게, 필요로 하는 이벤트를 추출해서 candidate 스트림을 생성합니다.

create stream `stm_toggle_candidate`
with (
    kafka_topic='STREAM.TOGGLE.CANDIDATE',
    key_format='AVRO',
    value_format='AVRO',
    partitions=1
) as
select
    cast(regexp_replace(extractjsonfield(AFTER, '$.user_id'), '[^0-9]', '') as bigint) as user_id,
    cast(extractjsonfield(AFTER, '$.toggle') as boolean) as toggle,
    source->ts_ms as updated_at
from `stg_option`
where
    after is not null
    and (op = 'u' or op = 'c')
    and extractjsonfield(AFTER, '$.toggle') is not null;

• 실제 데이터가 string 형태로 저장되어 있어, extractjsonfield 함수를 사용해서 JSON 형태로 변환하고 필요한 데이터를 가져올 수 있습니다.
• "{"$numberLong": "1"}" 처럼 user_id가 문자열 형태로 저장되어 있어, regexp_replace 함수를 사용해서 숫자 형태로 변환할 수 있습니다.
• 최초 옵션 설정 / 토글 이벤트만을 가져오기 위해 op = 'u' or op = 'c' 조건을 추가합니다.
• toggle2나 다른 옵션은 빼고 필요로 하는 옵션인 toggle 열 하나만 가져옵니다.

이렇게 한뒤, 스트림에 들어오는 데이터를 살펴보면 아래와 같습니다.

ksql> select * from `stm_toggle_candidate` emit changes;
+---------+------------------------+--------------------------------+
|user_id  |toggle                  |updated_at                      |
+---------+------------------------+--------------------------------+
|1        |false                   |1747120515000                   |
|1        |false                   |1747120567000                   |
|1        |true                    |1747120590000                   |
|1        |true                    |1747120600000                   |
|2        |false                   |1747123415000                   |
|2        |true                    |1747123416000                   |
|2        |false                   |1747123417000                   |
|3        |false                   |1747123420000                   |
+---------+------------------------+--------------------------------+

순서대로 들어오는 데이터를 살펴보면, 어째 같은 user_id에 대해서 같은 값의 toggle 이벤트가 연속으로 발생하고 있습니다.

사실 당연한 이야기인데요.

toggle2 및 다른 옵션들도 있기 때문에 실제로 toggle 이벤트가 아니라도 메시지가 발생하기 때문입니다.

저희 앱 내에는 십수개의 토글 버튼이 있는데, 이 버튼들이 모두 같은 컬렉션에 이벤트를 발생시키기 때문에 더 많은 데이터가 들어옵니다.

여기에서 실제 toggle 이벤트만 트래킹하기 위해서는 연속된 데이터의 중복 제거가 필요합니다.

false->true 및 true->false 이벤트만 트래킹하고, false->false 혹은 true->true 는 무시해야합니다.

이 데이터를 처리하기 위해서, 앞서 했던 예시와 유사하게 latest_by_offset 를 사용해서 집계합니다.

create table `tb_toggle_changes`
with (
    kafka_topic='TABLE.TOGGLE.CHANGES',
    key_format='AVRO',
    value_format='AVRO',
    partitions=1
) as
select
    user_id,
    latest_by_offset(toggle, 2)[1] as before_toggle,
    latest_by_offset(toggle, 2)[2] as after_toggle
from `stm_toggle_candidate`
group by user_id
emit changes;

• latest_by_offset 함수의 두번째 인자 N으로, offset 기준으로 최종 N개의 데이터를 Array로 가져오게 설정했습니다.
• 위 예시에서는 2개의 데이터를 가져오게 설정했습니다.
• 토픽내에서 해당하는 메시지가 1개 뿐이라면, 1개의 데이터가 들어간 Array만 반환합니다.
• Array 형태로 반환된 데이터는 인덱스가 1부터 시작하며 가장 큰 인덱스에 가장 최근 데이터가 위치합니다.

이렇게 생성된 테이블에 데이터를 살펴보면 아래와 같습니다.

ksql> select * from `tb_toggle_changes` emit changes;
+---------+-----------------+-----------------+
|USER_ID  |BEFORE_TOGGLE    |AFTER_TOGGLE     |
+---------+-----------------+-----------------+
|1        |true             |true             |
|2        |true             |false            |
|2        |false            |null             |
+---------+-----------------+-----------------+

• USER_ID 1은 가장 최근 true -> true 이벤트가 발생했습니다.
• USER_ID 2는 가장 최근 true -> false 이벤트가 발생했습니다.
• USER_ID 3은 최초 옵션 설정 이벤트로 false 값이 들어왔습니다.

테이블을 쿼리할때는 가장 최근의 값을 가져오기 때문에, 이전 설정 이벤트는 무시됩니다.

하지만 저는 이벤트 스트림으로 가공을 해야하기 때문에, 이 테이블의 메타데이터 토픽에서 다시 스트림을 생성했습니다.

create stream `stm_toggle_changes`
with (
    kafka_topic='TABLE.TOGGLE.CHANGES',
    key_format='AVRO',
    value_format='AVRO'
);

이후는 간단합니다.

create stream `stm_toggle`
with (
    kafka_topic='STREAM.TOGGLE',
    key_format='JSON',
    value_format='JSON'
)
as
select
    ROWKEY as `user_id`,
    case
        when after_toggle is null then before_toggle
        when before_toggle != after_toggle then after_toggle
    end as `toggle`
from `stm_toggle_changes`
where
    after_toggle is null
    or before_toggle != after_toggle
emit changes;

• 테이블에서 user_id를 group by 했기때문에 Kafka Key로 설정되었습니다. ROWKEY 라는 예약어를 통해 조회할 수 있습니다.
• after_toggle is null 조건은, 최초 옵션 설정 이벤트 혹은 offset 기준으로 최근 데이터가 1개뿐인 경우를 의미합니다.
• before_toggle != after_toggle 조건은, 최근 데이터가 2개 이상이며 toggle 옵션이 변경되었을 때를 의미합니다.
• 두 경우에 따라서, 가져오게 될 컬럼이 달라집니다.

이렇게 생성된 스트림을 쿼리해보면 아래와 같습니다.

ksql> select * from `stm_toggle` emit changes;
+---------+----------------------------------------+
|user_id  |toggle                                  |
+---------+----------------------------------------+
|1        |false                                   |
|1        |true                                    |
|2        |false                                   |
|2        |true                                    |
|2        |false                                   |
|3        |false                                   |
+---------+----------------------------------------+

처음 이벤트 스트림과는 다르게 더 이상 중복 변경 이벤트가 발생하지 않게 잘 구성되었습니다.

이제 이 스트림과 STREAM.TOGGLE 토픽을 활용해서

• 토글 버튼 최종 상태를 동기화하거나
• 변경 이벤트를 트래킹해서

외부 시스템으로 보내는 Sink Connector 를 구성할 수 있습니다.

끝내며

지금까지 3가지 사례를 통해서 조인, 테이블, 스트림 처리 등 기본적인 기능과 패턴을 살펴보았습니다.

첫 번째 사례에서는, Materialized View 를 생성하고 이벤트 참여 신청 토픽을 생성했습니다.

비단, ksqlDB를 사용하는 아키텍쳐에서의 이야기는 아닌데요.

쓰기 워크로드(백엔드 서비스와 운영 DB) 와 읽기 워크로드(ksqlDB)를 분리한다는 관점에서, CDC 기반 스트림 처리는 서비스 유지에 도움됩니다.

단순한 예시였지만, 책임 분리 / 관심사 분리 같은 아키텍쳐 관점에서 서비스 안정성에 기여할 수 있었습니다.

그런 사례에 적합한 Materialized View으로 쓸 수 있는 유용한 패턴에 대해서 소개드렸구요.

ksqlDB에서의 대표적인 패턴인 스트림-테이블간 조인에 대해서도 알아보았습니다.

두 번째 사례에서는, 생애 최초 주문 여부를 판단하는 파이프라인을 구성했습니다.

같은 스트림으로부터 스트림과 테이블을 모두 만드는 경우, 발생할 수 있는 동시성 문제에 대해서 알아보았습니다.

제한적으로나마 ksqlDB 상에서 어떻게 동시성 문제를 해결해보았구요.

트랜잭션이 많아 초기 데이터를 정상적으로 쌓을 수 없거나 이미 만료된 경우, 수동으로 초기 데이터를 Backfill 하는 방법도 살펴보았습니다.

세 번째 사례에서는, 옵션 토글 데이터를 이벤트로 만드는 방법을 살펴보았습니다.

여기에서는 간단하게 extractjsonfield, regexp_replace 등 데이터 가공 함수를 사용해보았습니다.

또한, 테이블을 통해서 중복 이벤트를 제거하고 토글 버튼 상태 변경을 동기화하는 방법을 살펴보았습니다.

이번 포스팅에서는 조인, 테이블, 스트림 처리 등 기본적인 기능과 이를 사용한 여러 패턴들을 살펴보았습니다.

저도 ksqlDB를 고작 1개월 정도 사용했지만, 처음 사용하는 사람들에게 도움이 되었으면 좋겠다는 마음에서 글을 작성해 보았습니다.

감사합니다.
